制造X射線鉛門用的鉛皮，要求有較高的純度，約為99.9%，還要求鉛皮厚薄均勻，不得有破洞。如果鉛皮在長、寬尺寸上不夠大，允許用兩塊鉛皮錫焊而成，但應彼此搭遮10mm以上寬度。X射線醫用鉛門用的鉛皮一般由幾層重迭而成，約有2-3mm厚。由于鉛皮又軟又重，容易下墜，這就需要把它們放在厚度為1mm的兩塊鋼板之間，外面用兩個由8X25的扁鋼焊成的框架夾住，再用鉚釘鉚緊。之所以要用厚扁鋼做框架，是因為在鉚接處鉛皮被捅破、裂開，又厚又寬的扁鋼可以防止x射線鉚接處泄漏。當放射功率為70kV,100mAs時，3mm的鋼板對x射線的防御能力相當于0. 5mm的鉛板。防護鉛門骨架可由角鐵或方管焊接而成。門的外表面可用1mmA3鋼板制作后噴塑，也可用1mm厚不銹鋼板制作。

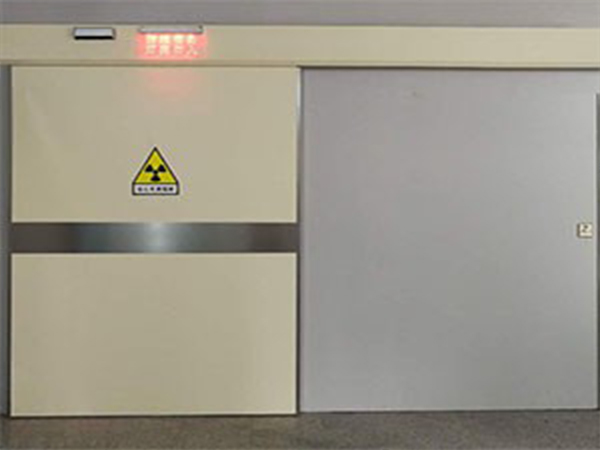

由于X射線鉛防護門一般較重，開關不便，因此較大的門一般宜作成推拉鉛門。盡量不要作成兩扇對開的門。兩扇對開門制造困難，而且往往在兩門搭接處造成泄漏，當制作單開門時，如果門體較大，應考慮在門的推拉邊底下安裝腳輪;另外，在門的框架中應有三角形骨架結構，以防門下沉變形。尤其應該提出的是，一般私人在制造X射線防護門時，往往忽視了暗鎖處的防泄漏問題。以為該處的泄漏不足道，須知時間長了，對人體的危害還是很大的。不能用那種里外都能用鑰匙開門的暗鎖。

單開門或雙開門都應該有角鐵焊成的門框，固定到墻上，以減少縫隙。墻和門互相搭遮部分每邊約需40 -50mm。推拉鉛門在關閉時，各邊和墻互相搭遮部分要更寬些，約要60 -100mm。為此，單開門或雙開門一般應有矮門坎，拉門則應有地溝和天軌。為了緩沖以防撞擊聲，或為了遮縫，可用鉛橡皮作襯墊。

一般來說，2mm厚的鉛橡皮對X射線的防御能力相當干0. 5mm厚的鉛皮。墻應是實心磚和水泥構成的。當管電壓為150kV時，如果實心磚墻厚度為300mm、水泥墻厚度為210mm時、防御X射線能力約為2. 5mm鉛當量。如果是空心磚墻或墻的厚度達不到足夠的防御x射線能力、應考慮墻加厚或涂防x射線涂料如含鋇混凝土。在管電壓為100kV時，28mm厚的含鋇混凝土對X射線的防御能力為1. 5mm鉛當量。
