199一年4月ICRP發表了第60號出版物，對輻射防護標準提供了新的建議，規定職業工作人員的年劑量限值從50 mSv降低到20 mSv.為降低工作人員接收輻照的總劑量和保證工作的連續性，要求防輻射設備實行4h輪班制.此時挖掘機工作人員在4h內最多可接收的輻射總劑量Φ為:

由上可知，防輻射鉛門的屏蔽設計目標為:工作人員連續工作4h接收的輻射總劑量控制在91.3uSv以內.以下對屏蔽門的門玻璃與門板進行屏蔽設計.

在核設施退役和核泄漏事故的安全處理處置場所中，最主要的射線輻射為γ射線.表1為常見屏蔽材料對，射線衰減系數.

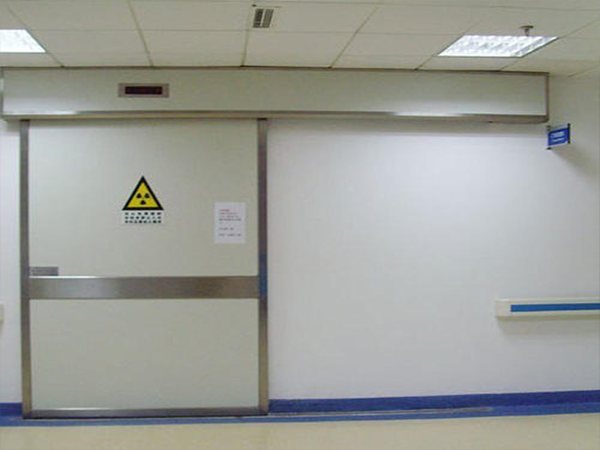

從上表可以看出，鉛對，射線衰減系數比較高，因此鉛門門板屏蔽材料選用鉛，屏蔽效果更好.但是鉛是有毒重金屬，密度高、硬度低、延展性好、柔軟、強度低、剛性差，因此單純的鉛無法被焊接于門框架上.因此鉛門板采用“灌鉛結構”，即將質地柔軟、抗張的鉛澆灌到事先焊接好的鋼盒中，鋼盒材料為Q235，門板結構如圖2所示.為了保證駕駛艙內應急工作人員的安全，要使輻射屏蔽性能達到目標:減弱標準輻射源劑量800倍.對鉛防護門門板屏蔽材料鉛的厚度進行了理淪計算，根據半厚度值法:

結合式(2)可計算得到鉛板厚度約為21.5 mm，不低于國際公開的屏蔽標準21.3 mm.最終選取鉛板厚度為22 mm.
