scs系統電動鉛門控制回路改造的方法

您的當前位置: 首 頁 >> 新聞資訊 >> 公司新聞

scs系統電動鉛門控制回路改造的方法

發布日期:2020-09-28 作者: 點擊:

一、解決方案

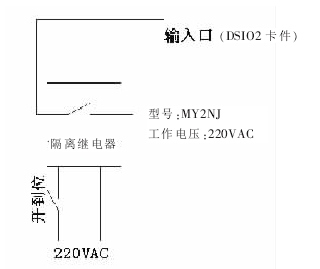

為了徹底解決強電串入燒毀DSI02卡件這一問題,scs系統控制的每個電動鉛門的反饋信號加裝隔離繼電器,以杜絕US102卡件輸入口燒毀的問題。反饋信號改造后的接線原理圖如圖2所示。


從圖2可以看出:由電氣提供的220VAC電源串上開到位行程開關和關到位行程開關,驅動安裝在scs機柜的隔離繼電器,隔離繼電器的常開節點再送到scs系統DS 102卡件輸入口作為電動鉛防護門的開、關到位信號。通過這樣的改造.將電氣控制電源(220VAC)與DS102卡件輸入口電源(7VDC)完全分開,有效杜絕了電氣控制電源串入DSI02卡件輸入口燒毀DSI02卡件輸入口的情況的再次發生。

改造所選用的繼電器為ONIHON公司生產的MY2NJ型(220VAC)繼電器。根據scs系統各電動鉛門信號的分布情況,安裝不同數量的繼電器在scs機柜的下部。

二、刪除部分無用的信號

原來的“電動鉛門電氣故障”信號來自電動鉛門的電氣控制電源監視繼電器和過力矩信號,通過此次改造.電源取自電氣控制電源,所以電動門控制電源監視可直接通過熱工的信號隔離繼電器的狀態燈直接反映,而過力矩信號在電氣閘門屏已有顯示。所以“電動門電氣故障”信號己失去了它原有的作用,在改造中,從閘門屏取消‘·電動門電氣故障”信號。在熱工的scs系統組態中.刪除所有‘·電動門電氣故障”用于畫面顯示的邏輯組態。

三、技術措施

對scs系統的電動醫用鉛門控制回路進行改造,加裝隔離繼電器,采用在相應的scs機柜底部安裝棲盒和繼電器,將原電動鉛門信號的接線從scs輸入端子口解開,將電纜重新整理后,接在相應的繼電器線圈上,然后將繼電器接點接到scs輸入口上,采用這種方法將220VAC強電徹底與scs系統DSI02卡件輸入口隔離,杜絕了DSI02卡件輸入口燒毀這一問題。
