在一般機械零、部件的設計中,公差是根據它的功能需要而設計給定的,有些零、部件的制造甚至要根據公差級別的要求更換新的設備或設計制造新的機床,而鉛防護門類生產中,框、扇的公差是根據上述確定的實際門縫和預留門縫的數值計算出來的。
計算前,首先算出實際鉛門縫范圍的差值,然后再根據制作框、扇使用的設備與難易程度,把這個差值進行適當合理的分配,這個分配的數值就是框、扇公差極限偏差絕對值的代數和。例如:實際門縫的范圍確定為4-7mm,那么這個范圍的差值是7- 4=3mm,假如門框的成型精度高.門扇次之,那么就可以把差值中的3mm分配給門框1mm、門扇2mm;反之門框2mm,門扇1mm,如果框、扇制作設備的精度差不多,那就可以框、扇均為1.5mm。
具體計算公差的上下偏差值是以預留門縫為基準,然后依照上述分配好的公差值,再根據門扇板材下料剪板時最容易測量或控制的一個數值為上偏差值,那么通過計算就算出了一組唯一的框,扇上下偏差值(因為不預先給定一個數值,框、扇的上下偏差伉是有無數組的)。

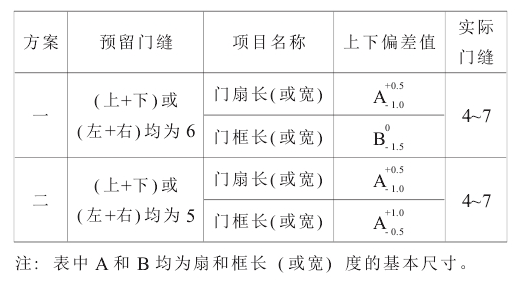

以上述為例,預留門縫按5mm和6mm兩種方案考慮,框、扇公差值都按1.5 mm計算,門扇剪板下料的上偏差定為0.5 mm,計算出實際門縫都在4- 7mm之間的框、扇上下偏差值。見下表:
從上表中可以看出,實際鉛門縫都是4-7mm,而預留門縫不同(一個是6mm,另一個是5mm),雖然門扇的公差范圍人為地設定成相同的(都是A+0.5-1.0),但門框的公差范圍就不同了(一個是B+0- 1.5,另一個是B+1.0-0.5)。所以預留門縫不同,框、扇確定的公差極限偏差就不同。
反過來再以上表中的公差范圍計算最大與最小門縫:
上表中第一方案門縫范圍:
從以上的計算結果,看出了實際門縫相同,而預留門縫不同,框扇公差的上下偏差值就不同(此計算為單開門門縫范圍值)。
通過以上的敘述,可以看出實際防輻射鉛門縫和預留門縫確定的重要性,它直接關系到框扇公差伉的大小;這個公差值是計算出來的,不是隨意給定的,也就是說我們制作出的門,門縫要做多大就能做成多大,而不是做下多大就算多大。
框、扇的公差值計算出來了,除上述特點外,還有重要的一點就是有利于框、扇分體制作,便于互換。在醫用鉛門框和門扇制作的過程中,只要保證在基本尺寸的基礎上公差范圍不超過計算出來的上下偏差值,調整好框、扇的平直度,控制好幾個關鍵部位的定位尺寸,保證有關工裝模具的準確性,框、扇互換就一定能夠實現。
