鉛門廠家講述門驅電機的控制及過流電流的保護方法

發布日期:2020-08-07 作者: 點擊:

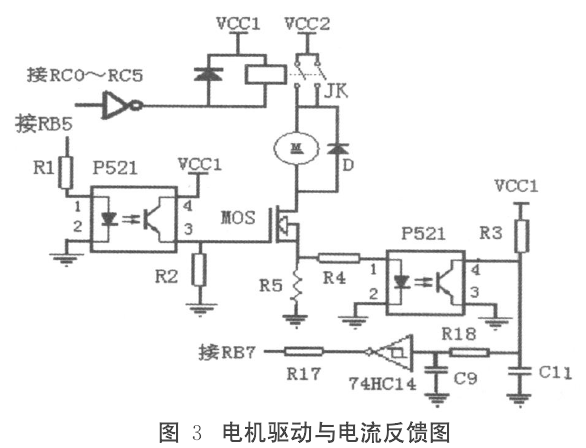

鉛門廠家說新型鉛門系統中的三個門驅電機都采用12 V直流永磁電機,這些電機的驅動電路及電流檢測電路如圖3所示。


6個繼電器分別用來控制A門、B門和地鎖三臺電機的正反轉。圖3中僅畫出一個繼電器與其對應的電機的連接圖。各個繼電器的線圈由來自PIC16F57的RC0-HC5分別經ULN2003控制。ULN2003有7個硅NPN高耐壓、大電流達林頓管。按鍵SA、  SB的輸入由軟件編程后控制調整RB5口輸出的IV M占空比,從而控制與直流電機相連的功率MOS管的通斷,實現門驅直流電機的P1vi轉速控制。不同的應用環境下,應注意調整P1WWM占空比,例如夏天刮臺風,電機的負載力矩就會增加,若不調整占空比,開環控制的電機的速度就會降低,從而降低了門的開關速度。這時適當的調大1WWM的占空比,可以增加電機電壓、提高電機的速度以維持門的開/關速度相對穩定,避免門速太慢或不能開關門的情況。

防輻射鉛門遇到障礙物時,隨時會發生電機堵轉現象,電機堵轉電流是正常運行電流的數倍,若堵轉時間較長將燒毀電機,同時可能燒壞MOS管和繼電器觸點等。由P521光禍、帶施密特觸發器的反相器74HC14和0.1S2水泥電阻R5組成過流保護電路。當直流電機正常工作時,其R5上流過的電流所產生的電壓不足以使P521導通,施密特反相器輸出低電平信號,繼電器觸點不動作;當電機堵轉時,R5上流過的電流大大增加,其電壓可以使P521導通,單片機接收到施密特反相器輸出的高電平時,輸出信號使繼電器觸點斷開而切斷電機電源。
