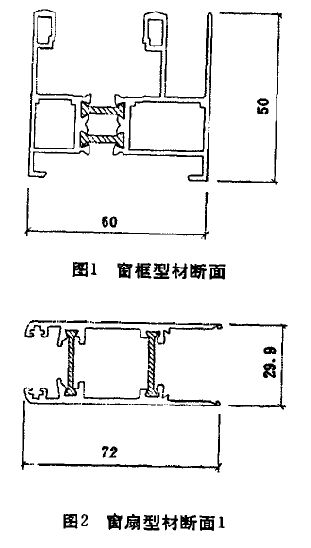

防輻射鉛門型材的設計是整個開發設計中的核心部分，直接關系到其性能的優劣，所以，型材的具體結構設計顯得尤為重要。隔熱的原理是基于產生一個連續的隔熱區域，利用隔熱條將結構分隔成明顯的兩個部分。選用德國泰諾風產的隔熱條，材質為聚酸胺尼龍，其導熱系數為0. 3W/(m2·  K)，遠遠小于合金的導熱系數，其力學性能指標與合金相當。為滿足排水系統設置及窗體簡潔的需要，框的連接采用組裝角的方式，不同于以往的非隔熱推拉鉛門窗的框的形式，即下滑設計成臺階形式，框型材為一個斷面，鉛門廠家采用等壓原理設計為等高結構，這樣的結構更美觀更適宜使用在門上，如圖1, 2, 3, 4所示 .

1、醫用鉛門結構的總體設計思想

(1)、型材的力學性能:從強度、剛度等穩定性能各方面的要求，進行優化設計;

(2)、水密性設計:根據等壓原理的理論進行設計，并合理設置了排水系統;

(3)、氣密性設計;為保證窗的氣密性能，設置了雙道密封層;

(4)、外觀造型:扇挺外型別致，突出部分又可起到拉手的作用，該外形設計已獲國家zhuanli.基本節點如圖5, 6所示。

(5)、便于使用鉛玻璃:可根據玻璃的厚度選用不同的膠條，滿足不同厚度玻冉的要求.

(6)、充分考慮配件的安裝尺寸，扇帽頭的細部尺寸設計是為了滿足安裝結構特殊的滑輪，該滑輪與下留頭連接的部位采用PA材質，以解決滑輪傳熱的間題。

2、膠條的設計方法

為保證鉛門的水密、氣密及耐老化，膠條的材質為三元乙丙橡膠，膠條的斷面形狀如圖7。這種材質膠條的特性是較柔軟，密封性能好，耐候及耐熱性能好.安裝玻璃時也采用了膠條密封的形式，這樣做的優點是美觀、清潔、易于安裝，不受工人打膠技術的限制，保證窗整體的潔凈、關觀.

3、配件的選用方法

五金件的質量直接影響窗的性能，我們特為此系列鉛防護門窗設計了兩種不同承重的滑掄，推拉窗可采用單輪，兩個單輪可承重4 0k g ,推拉門可選用雙輪，兩個雙倫可承重180kg,鎖選用了意大利產勻鎖，精致美觀.
